EC3-RPLU-4L
详情介绍

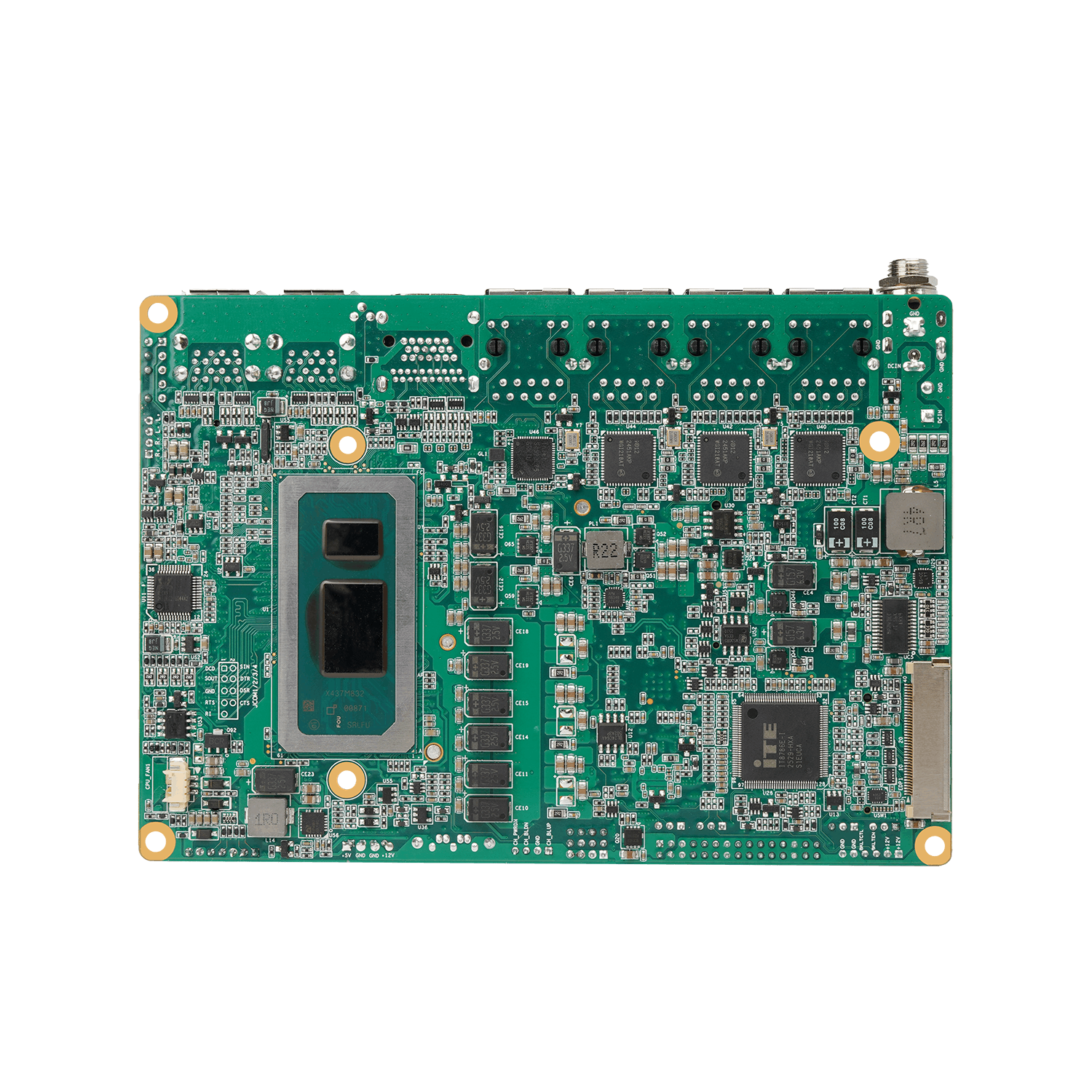

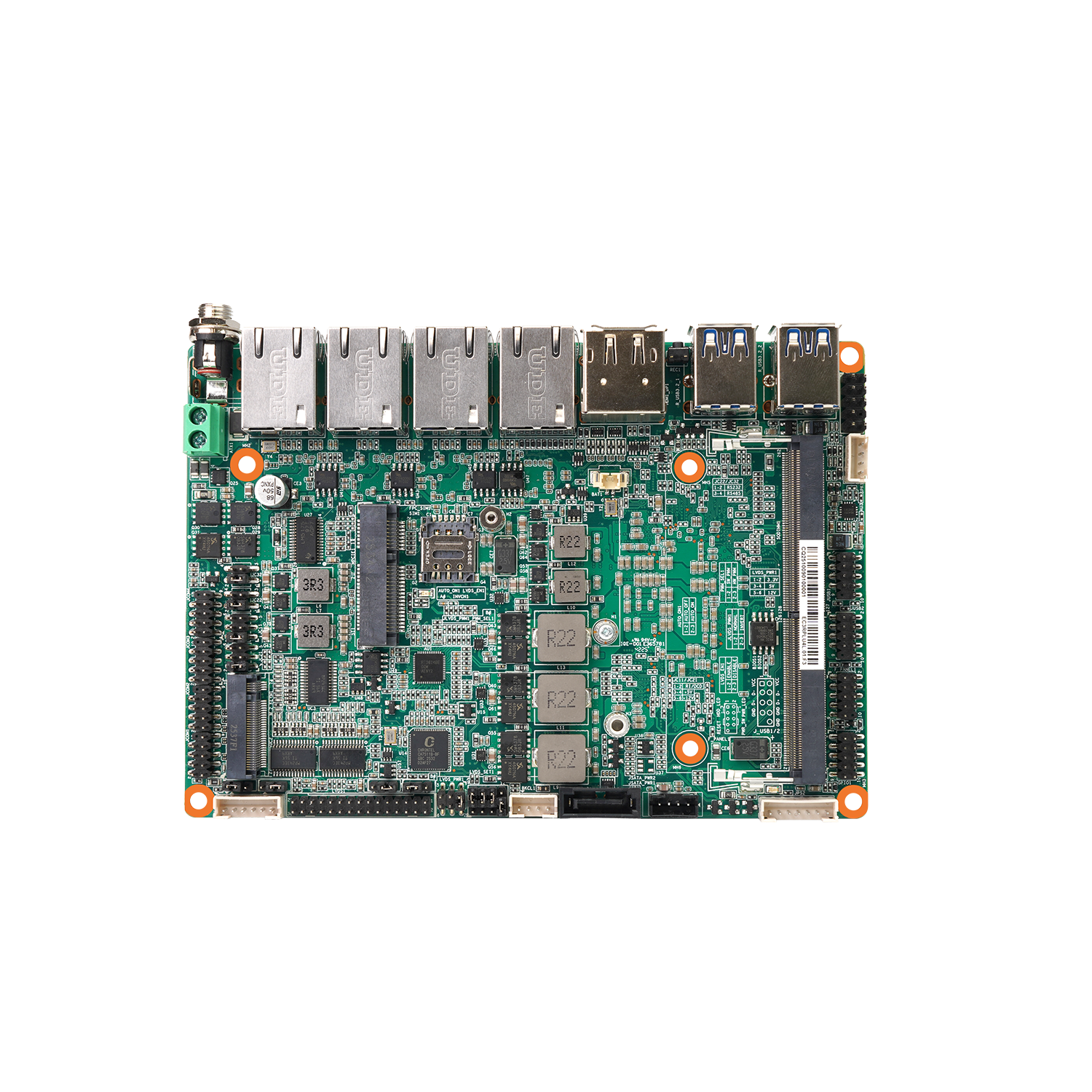

主板版型：3.5 寸嵌入式工控板，146×102mm
适用行业：工业自动化控制、运动控制、医疗等
处理器：Intel® 12/13 代 Alder Lake/Raptor Lake-U（i5-1235U/i5-1335U 等）
芯片组：Intel® SOC
显示芯片：Intel® UHD Graphics
显示输出：LVDS/EDP+DP (支持 DP++)+HDMI (HDMI1.4)，支持三显同异步输出
内存：1×SO-DIMM DDR5 4800MHz，单通道最大支持 32GB
存储接口：1×M.2 M Key、1×SATA3.0 接口
供电：DC 9V-36V 宽压供电（默认 12-24V）
环境参数：工作温度 0~60℃，存储温度 - 20℃~75℃，0%~95% 相对湿度
支持系统：Windows10/Windows11/Linux
0755-83650405 | 规格 | 参数 | 规格 | 参数 |

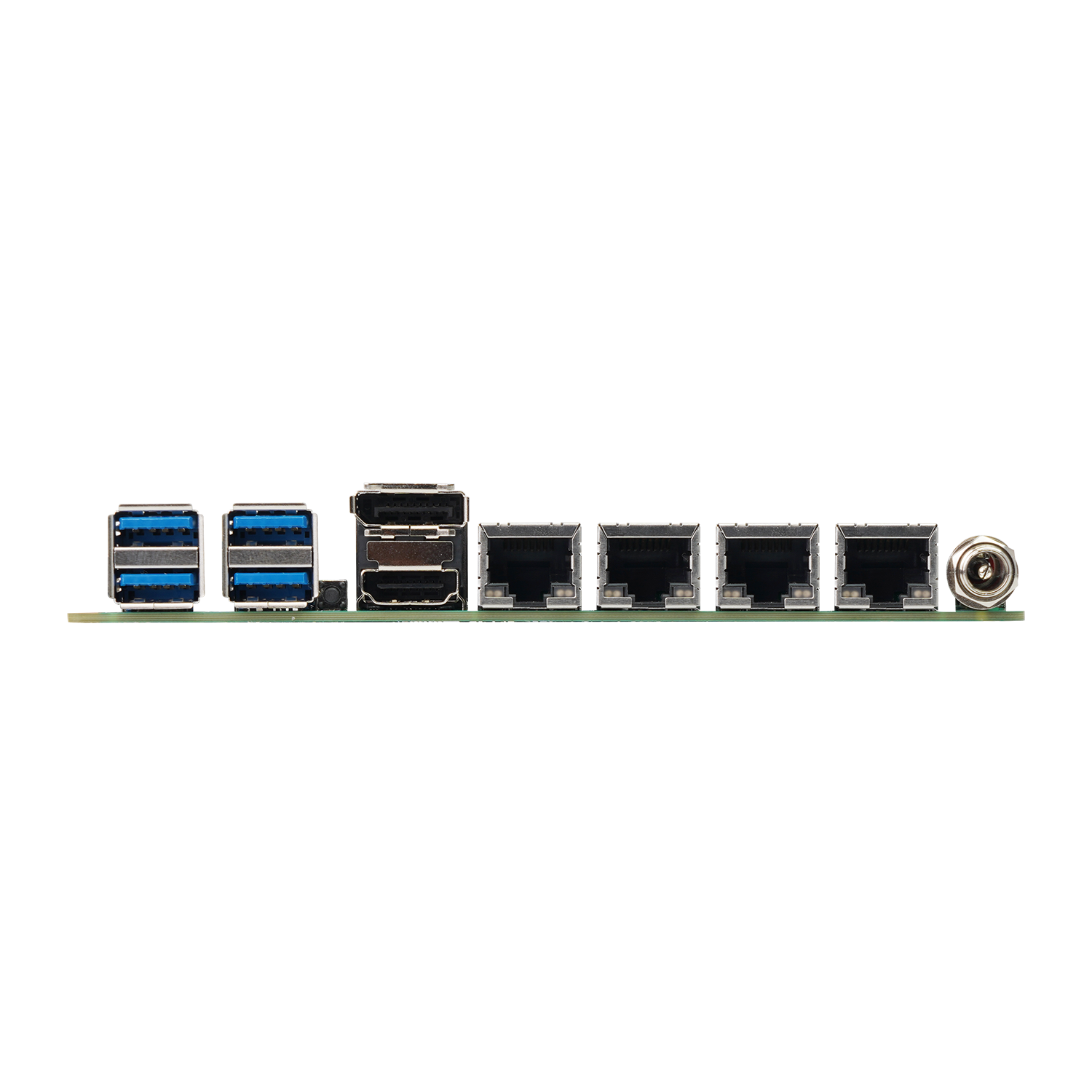

| 处理器 | Intel® 12/13代 Alder Lake/Raptor Lake-U（i5-1235U/i5-1335U等） | 后置I/O接口 | 1×DP+1×HDMI LAN1-3(i210) LAN4(i226) 1×DC电源口 1×ATX凤凰端子 |
| 芯片组 | Intel® SOC | ||
| 显示芯片 | Intel® UHD Graphics | ||
| 显示输出 | LVDS/EDP+DP(DP++)+HDMI(HDMI1.4)，三显同异步 | ||
| 内存 | 1×SO-DIMM DDR5 4800MHz，单通道最大32GB | ||
| USB | 4×USB3.2 Gen2(10Gbps)+4×USB2.0(插针) | ||
| 音效 | 板载ALC897+独立功放NS4251(3W@4Ω MAX) | ||
| 网卡 | 板载4×Intel千兆网口(3×i210AT+1×i226-V) | ||
| 存储 | 1×M.2 M Key(SATA/PCIE4.0x4自适应)；1×SATA3.0 | 内部I/O插针 | F_AUDIO插针 BKCL插针 SPEAKER插针 LVDS插针 INVCN插针 F_PANEL插针 GPIO(2×5Pin) PS2插针 EDP座子 SATA_PWR插针 CPU_FAN插针 REC清CMOS/一键还原按键 |
| 扩展槽 | 1×mPCIE(WIFI/蓝牙/4G)；1×Nano-SIM卡槽(可选FPC) | ||
| 串口 | 4×COM(COM1:TTL可选；COM2/3:232/485可选) | ||
| I/O芯片 | IT8786E | ||
| BIOS | AMI BIOS | ||
| 供电 | DC 9V-36V宽压供电(默认12-24V) | ||

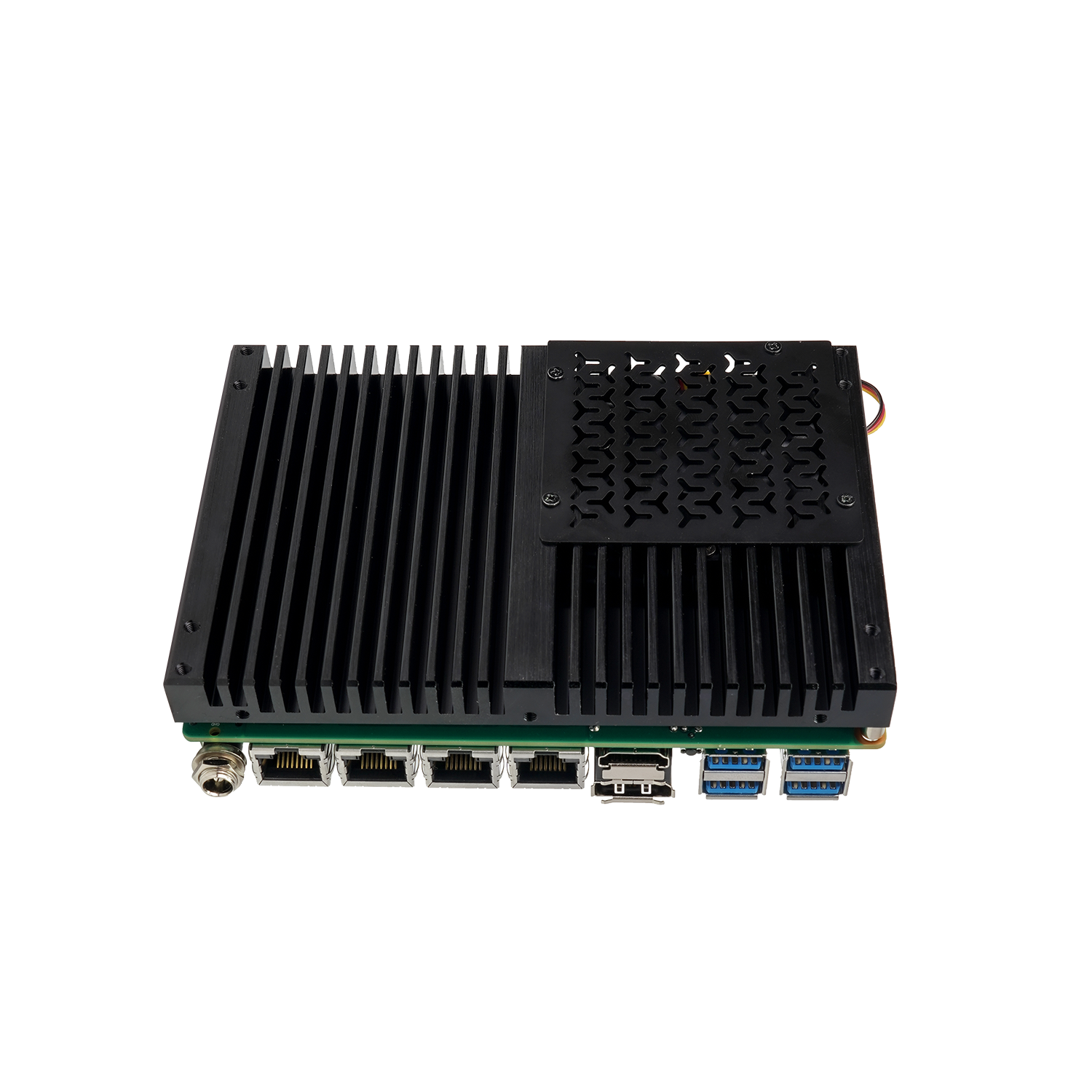

| 散热 | 默认自带风扇散热器 | ||
| 主板尺寸 | 3.5寸嵌入式工控板 146×102mm | ||
| 环境 | 工作:0~60℃；存储:-20℃~75℃；0%~95%湿度无冷凝 | ||
| 特色功能 | 支持系统一键还原/备份还原 | ||
| 支持系统 | Windows10/Windows11/Linux |
