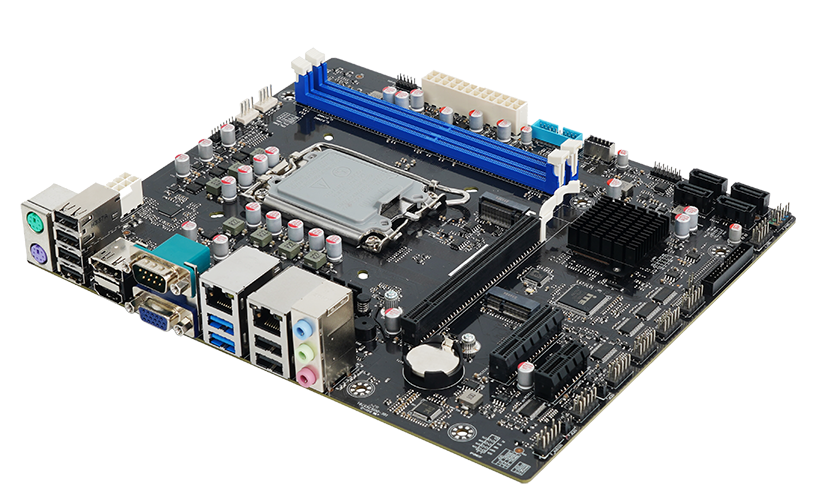

MB-H610P-6C2L
详情介绍
支持Intel®12th/13th/14th Processor
支持双通道UDIMM，DDR4内存，最高支持64GB
支持四显同异步, VGA+HDMI+DP+HDMI插针(H610仅支持三显,B660以上桥片支持4显)
支持Intel双网口（可选单网）
支持系统一键还原及键盘快捷键备份/还原
12个USB:4*USB3.0+8*USB2.0
1个Type-E, 可扩展前置Type-C (B660以上桥片支持)
6个COM 接口；1个并口；1个TPM
1个M.2 M Key插槽(PCIEx4)；4个SATA3.0接口
1个PCIEx16插槽; 1个PCIEx1插槽;
1个PCIEx4插槽(H610为X1信号；B660以上桥片为X4信号)
1个M.2 E Key 插槽(WIFI/蓝牙)
产品适用行业：自助柜员机、政企办公机、家用娱乐等
0755-83650405 | 处理器 | Intel®12th/13th/14th S系列Processor | 后置I/O | 1*AUDIO |
| 芯片组 | Intel® H610/B660/B760 | LAN1+2*USB2.0 | |
| 显示芯片 | Intel®UHD Graphics | LAN2+2*USB3.0(可选配为2*USB3.0或USB3.0+Type-C) | |
| 显示输出 | VGA+HDMI2.0+DP1.4+HDMI插针 多显支持 四显同异步 | 1*COM+1*VGA; 1*DP+1*HDMI | |
| (H610仅支持三显,B660以上桥片支持4显) | 1*REC按钮(支持系统一键备份/还原和清CMOS功能) | ||
| COM | COM1支持TTL by bom ; COM1/2/3/4支持电压选择by BIOS | 4*USB2.0; 1*PS/2键鼠接口 | |
| COM2支持RS232/422/485 ; COM3支持RS232/485可选by Jumper | 内置插针 | 1*AUDIO插针 | |
| 内存 | 2*U-DIMM DDR4 3200MHz Max64GB | 5*COM插针 | |
| 音效 | 板载ALC897音频解码控制器 | 1*LPT插针 | |
| 网卡 | 板载 1*Intel i219-V + 1*Intel i226-V 网卡 | 1*USB2.0插针(可扩展2*USB2.0) | |
| (可选配为1*i219-LM + 1*i226-LM ) | 1*F_PANEL插针 | ||
| 存储 | 1*M.2 M Key（PCIEx4） ; 4*SATA3.0 | 4*SATA3.0接口 | |
| 扩展槽 | 1*M.2 E Key支持Wifi6(CNVi )/Bluetooth; | 1*TPM插针 | |
| 1*PCIEx16插槽;1*PCIEx1插槽; 1*PCIEx4插槽(H610为X1信号，B660以上桥片为X4信号) | 1*USB3.0插针(可扩展2*USB3.0) | ||
| I/O芯片 | IT8786E | 1*GPIO插针(4路GPI+4路GPO) | |
| BIOS | AMI BIOS | 1*CPU_FAN插针 | |
| 供电 | ATX (24+8 Pin)供电 | 1*SYS_FAN插针 | |
| 环境 | 工作：0~60℃; 存储：-20℃~75℃ | 1*HDMI插针 | |
| 0% ~ 95%湿度，无冷凝 | 1*24+8pin ATX插座 | ||
| 尺寸 | 244 x 206 mm | 1*Type-E(B类以上桥片可选配) |
MB-H610P-6C2L规格书
CSME
/
828KB
2025-03-07
