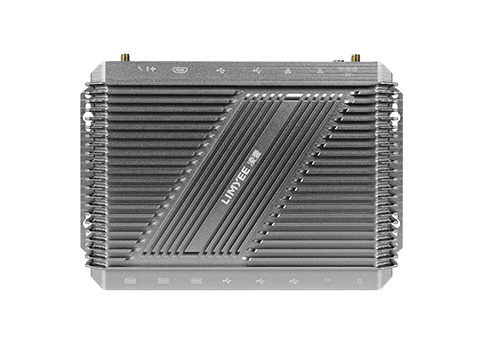

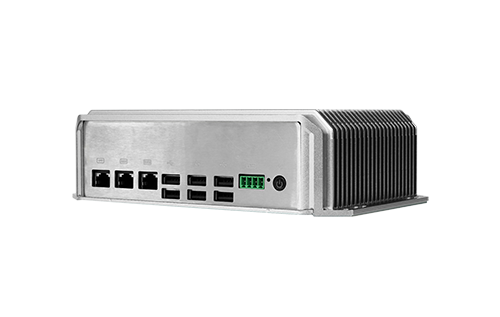

EPC-3511
详情介绍
支持Intel® Bay Trail、Gemini lake、Elkhart Lake、6代 Sky Lake &7代Kaby Lake、8代 Whiskeylake &10代 Cometlake-U处理器
支持SO-DIMM 、支持M-SATA、 M.2 Sata、 M.2 NVME存储
标配一个HDMI接口、一个DP/VGA接口,支持双显同异步
标配双网口,部份配置支持Intel加密TPM2.0,支持8*GPIO
支持1*Mini-PCIE(for WIFI)、1*SIM,支持3G、4G、5G模块
支持嵌入式,壁挂式、桌面式安装
9~24V宽压供电,无风扇、密封防尘设计,稳定可靠、防护等级高
产品适用于产线自动化、安防监控、智能物流分捡等领域

产品型号

EPC-3511

尺寸(mm)

≤ 208x130x60mm

指示灯

电源状态指示灯,与电源按键二合一

重量(kg)

≤ 1.2kg

散热方式

被动散热设计,无风扇

整体颜色

太空灰色

整机功耗

< 15W

壳体材料

铝合金压铸

安装方式

兼容嵌入式、壁挂式、桌面式

处理器

Baytrail

Gemini Lake

Elkhart Lake

Sky Lake6-7代)

Whiskey Lake8-10代)

BIOS

AMI  BIOS

AMI  BIOS

AMI  BIOS

AMI  BIOS

AMI  BIOS

芯片组

Intel® SOC

Intel® SOC

Intel® SOC

Intel® SOC

Intel® SOC

图型显示

Intel® HD Graphics核显

Intel® HD Graphics核显

Intel® HD Graphics核显

Intel® HD Graphics核显

Intel® HD Graphics核显

网络

2*Intel 82583V

1*I219千兆网卡,1*I226-V

千兆网卡

2*Intel I226-V千兆网卡

2*Intel I211千兆网卡

Intel I219+1 x Intel

I211/210千兆网卡

音效

Realtek ALC662HD

Realtek ALC269HD

Realtek ALC256HD

Realtek ALC662HD

Realtek ALC662HD

内存

DDR3L 1333MHz  Max 8G

DDR4 2400MHz Max 8G

DDR4 3200MHz  Max 16G

DDR4 2133 MHz Max 16G

DDR4 2400MHz Max 16G

硬盘

M-SATA 128G

M.2 2280 Sata 128GB

M.2 2280 NVME128GB

M-SATA 128G

M.2 2280 NVME128GB

功能

支持WiFi、蓝牙,支持3G/

4G/5G 模块,支持无盘启动、网络唤醒、上电开机

支持WiFi、蓝牙,支持3G/

4G/5G 模块,支持无盘启动、网络唤醒、上电开机

支持WiFi、蓝牙,支持3G/

4G/5G 模块,支持无盘启动、网络唤醒、上电开机

支持WiFi、蓝牙,支持3G/

4G/5G 模块,支持无盘启动、网络唤醒、上电开机

支持WiFi、蓝牙,支持3G/

4G/5G 模块,支持无盘启动、网络唤醒、上电开机

I/O接口

1*开机按键(LED)

1*Reset按键

6*USB2.0(2*3)接口

2*COM232 采用RJ45接口

1*GPIO采用RJ45接口

1*SW(远程开关)

1*开机按键(LED)

1*Reset按键

6*USB2.0(2*3)接口

2*COM232 采用RJ45接口

1*GPIO采用RJ45接口

1*SW(远程开关)

1*开机按键(LED)

1*Reset按键

6*USB2.0(2*3)接口

2*COM232 采用RJ45接口

1*GPIO采用RJ45接口

1*SW(远程开关)

1*开机按键(LED)

1*Reset按键

6*USB2.0(2*3)接口

2*COM232 采用RJ45接口

1*GPIO采用RJ45接口

1*SW(远程开关)

1*开机按键(LED)

1*Reset按键

6*USB2.0(2*3)接口

2*COM232 采用RJ45接口

1*GPIO采用RJ45接口

1*SW(远程开关)

I/O接口

1*Audio接口

2*LAN 接口

1*USB2.0接口

1*USB3.0接口

1*HDMI接口

1*VGA接口

1*DC IN接口

4*COM

1*M3接地螺孔

2*天线

1*Audio接口

1*DP接口

1*HDMI接口

4*USB3.2接口(Gen 2)

2*LAN 接口

1*DC IN接口

1*CMOS按键

4*COM

1*M3接地螺孔

2*天线

1*Audio接口

1*DP接口

1*HDMI接口

1*USB2.0接口

3*USB3.1接口

2*LAN 接口

1*DC IN接口

1*CMOS按键

4*COM

1*M3接地螺孔

2*天线

1*Audio接口

2*LAN 接口

2*USB3.0接口

1*HDMI接口

1*VGA接口

1*DC IN接口

4*COM

1*M3接地螺孔

2*天线

1*Audio接口

1*DP接口

1*HDMI接口

4*USB3.2接口(Gen 2)

2*LAN 接口

1*DC IN接口

1*CMOS按键

4*COM

1*M3接地螺孔

2*天线

电源输入

DC 12V~24V 宽压输入

DC12V -24V 宽压输入

DC  9V~24V 宽压输入

DC12V -24V 宽压输入

DC12V -24V 宽压输入

操作系统

支持WIN 7 / WIN10 / Linux

产品认证

CCC / CE / RoHs



国标

参数描述

EMC

GB/T 9254.1-2021

信息技术设备的无线电骚扰限值和测量方法

辐射骚扰(B)级

传导骚扰(B)级

GB/T 17618-2015

信息技术设备 抗扰度 限值和测量方法

满足接触放电6KV,空气放电12KV的要求

安规

GB 4943.1-2011

信息技术设备 安全 第1部分:通用要求

接地电阻: ≦0.1Ω

抗电强度:  限定漏电流10mA下,对于类设备,一次电路对机壳耐压≥1.5KV AC2.2KV DC;

 对于类设备,一次电路对机壳耐压≥3.0KV AC4.3KV DC

绝缘电阻: ≥100MΩ

漏电流: 对地漏电流≤3.5mA

环境

GB/T 9813.4-2017

计算机通用规范 第4部分:工业应用微型计算机

GB/T 2423

环境试验

工作温度:( -20)℃~(60 )℃

贮存温度:(-20 )℃~(70 )℃

恒定湿热:(40 )℃( 95%RH

包装中跌落:机器带包装在1米高度,86面跌落各一次

振动:55.5Hz,位移25.4mm5.5200Hz/加速度1.0g,工作方向;试验持续时间1个周期

冲击:半正弦脉冲,峰值加速度10g,脉冲宽度11ms,工作方向冲击次数3次,

噪音:(dB

工业整机EPC-3511接口图

产品型号

规格描述

备注

EPC-3511

J1900/DDR3L 1333MHz  4GB/M-SATA 128GB



EPC-3511

J4125 /DDR4 2133/2400MHz  4GB/M.2 2280 Sata 128GB



EPC-3511

J6412/DDR4 3200MHz  4GB/M.2 2280 NVME128GB



EPC-3511

6200U/DDR4 2133MHz 8GB/M-SATA 128G



EPC-3511

8145U/DDR4 2666MHz 8GB/M.2 2280 NVME 128GB



EPC-3511
芯片组
支持Win10 / Linux 64位
