ZO-SKYUTA -6CD8
详情介绍
支持Intel® Kaby Lake & Sky Lake Processor
支持双通道SO-DIMM,DDR4 2133MHz ,Max32GB
支持 LVDS/EDP1+EDP2/HDMI+VGA显示,三显同异步
板载2*Realtek RTL8111H/8111G千兆网卡(可选配单网)
支持4*USB3.2 Gen1(5Gbps),4*USB2.0
1*M.2 M Key(PCIEX4/SATA信号自适应) ; 1*SATA3.0
1*mPCIE,支持Wifi/蓝牙/4G模块扩展;1*SIM
DC 12V 供电
处理器 Intel® Kaby Lake & Sky Lake  Processor 后置I/O接口 1*DC_IN端口
1*HDMI端口
1*VGA端口
1*CLR_CMOS按键
2*USB3.2 Gen1(5Gbps)端口
1*LAN2端口(可选配2*USB2.0)
1*LAN1端口
1*HP_OUT端口
1*MIC_IN端口
芯片组 Intel® SOC
显示芯片 Intel® 核芯显卡
显示输出 LVDS/EDP1+EDP2/HDMI+VGA
多显支持 三显同异步
USB 4*USB3.2 Gen1(5Gbps) ,4*USB2.0
内存 2*SO-DIMM DDR4 2133MHz Max32GB
音效 板载HS-100B 音频解码控制器 内部I/O插针 1*F_AUDIO插针
1*Speker插针
1*INVERT插针
2*EDP插针
1*LVDS插针
1*BKCL插针
1*SATA插针
1*SATA_PWR插针
2*F_USB2.0插针(可扩展4*USB2.0)
1*F_USB3.0插针(可扩展2*USB3.0)
1*JPS2插针
1*J_PRINT插针
6*COM插针
1*F_PANEL插针
1*AXT_IN插座
1*SYS_FAN插座
1*CPU_FAN插座
1*JVGA插针
独立功放NS4251 (3W@4Ω MAX)
网卡 板载2*Realtek RTL8111H/8111G千兆网卡(可选单网)
存储 1*M.2 M Key ;1*SATA3.0
扩展槽 1*mPCIE,支持Wifi/蓝牙/4G模块扩展;
I/O芯片 IT8786E-I
BIOS AMI  BIOS
供电 DC / 4Pin ATX  12V 供电
散热系统 自带风扇散热器
环境 工作:0~60℃; 存储:-20℃~75℃
0% ~ 95% 相对湿度,无冷凝
主板尺寸 170X170mm

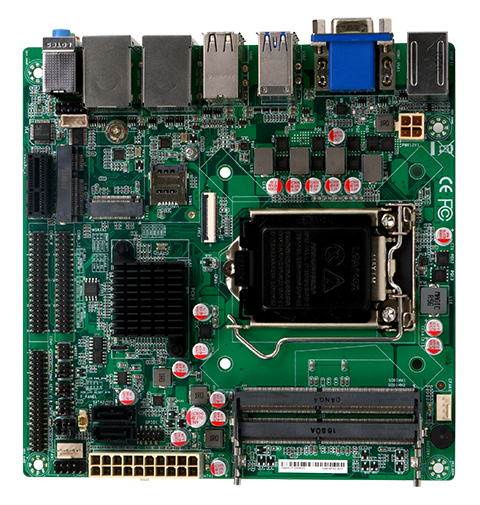

凌壹工控主板ZO-SKYUTA -6CD8系列产品细节图
