ZO-WHLUTA-6C2L
详情介绍
支持Intel®Core™ Whiskeylake & Cometlake处理器
双通道SO-DIMM,DDR4 2666MHz ,Max64GB
支持LVDS/EDP1+EDP2/HDMI+VGA, 三显同异步
板载1*Realtek RTL8111H/8111G 千兆网卡(可选双网)
支持4*USB2.0+6*USB3.2 Gen2(10Gbps) (使用8代U处理器时为USB3.2 Gen1 5Gbps)
支持6*COM232,COM1支持RS485(可选配COM2支持RS485/RS422)
支持1*SATA、1*M.2 M Key(支持NVME PCIeX4/SATA自适应 )
支持1*M.2 A Key (支持Wifi+蓝牙模块);1* M.2 B Key(支持3G/4G模块,5G模块可选配)
DC 12V供电,支持上电自启,硬件监控,网络唤醒
处理器 Intel®8代 Whiskeylake &10代Cometlake-U处理器 后置I/O接口 1*DC接口
1*HDMI接口
1*VGA接口
1*CLR_CMOS按键
2*USB3.2 Gen2接口(10Gbps)
2*USB3.2 Gen2接口(可选配1*LAN2)
1*LAN1接口
1*LINE-OUT接口
芯片组 Intel® SOC
显示芯片 Intel® 核芯显卡
显示输出 LVDS+EDP2+VGA ; LVDS+HDMI+VGA
EDP1+EDP2+VGA ; EDP1+HDMI+VGA
多显支持 支持三显同/异步输出
USB 6*USB3.2 Gen2(10Gbps)+4*USB2.0
内存 2*SO-DIMM  DDR4  2666MHz  Max64GB 内部I/O插针 1*F_AUDIO插针
1*SPEAKER插针
1*INCN插针
1*SATA插座
1*SATA_PWR插针
1*LVDS/EDP1插针(功能二选一)
1*BKCL插针
1*F_USB1插针(可扩展2*USB3.2 Gen2)
2*F_USB插针(可扩展4*USB2.0)
1*PS/2插针
1*DEBUG插针
1*GPIO插针
1*LPT插针
1*F_PANEL插针
6*COM232插针(支持一路RS485)
1*CFAN插座
1*SYS_FAN插座
1*EDP2插针(此插针默认无功能)
1*JVGA插针
1*4Pin ATX电源插座
音效 板载HS-100B USB音频解码控制器 ;
功放NS4251 3W@4Ω MAX
网卡 板载 1*Realtek RLT8111H/8111G 网卡(可选双网)
存储 1*SATA, 1*M.2 M Key(NVME PCIeX4/SATA SSD自适应 )
扩展槽 支持1*M.2 A Key (支持Wifi+蓝牙模块);1* M.2 B Key(支持3G/4G模块,5G模块可选配)
I/O芯片 ITE8786E-I
BIOS AMI  BIOS
供电 DC/4PIN   12V 供电
散热系统 自带CPU散热器
环境 工作:0~60℃; 存储:-20℃~75℃
0% ~ 95% 相对湿度,无冷凝
主板尺寸 170X170mm

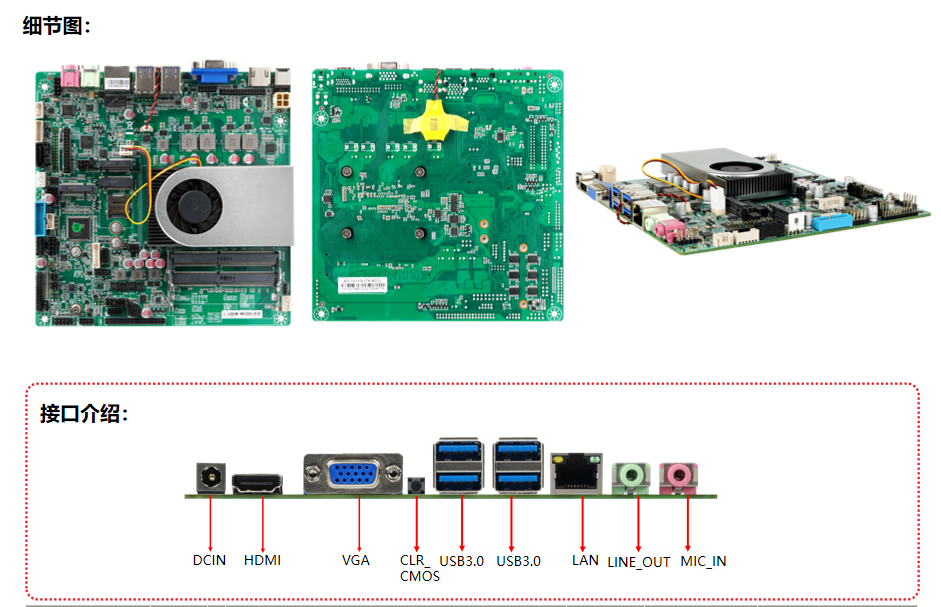

嵌入式工控主机ZO-WHLUTA-6C2L细节图

ZO-WHLUTA-6C2L系列主板型号
