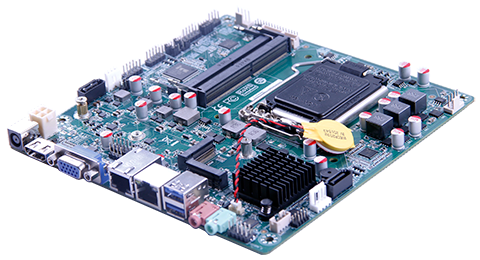

ZO-H310CTA 系列主板
详情介绍
支持Intel i3/i5/i7 CoffeeLake-S /CoffeeLake-R-S Desktop 65W，LGA1151 处理器
支持2*SO-DIMM DDR4 2400/2666MHz 最高支持32GB
支持多种显示接口VGA 、HDMI、LVDS
支持1*M.2 Key A，支持WIFI+Bluetooth
支持1*M.2 Key M,支持SATA /PCIe SSD
板载 1/2*Realtek RTL8111H 千兆网卡
支持4*USB3.1+5*USB2.0
支持2*RS232；COM2支持1*RS232/422/485跳帽可选
支持上电自启，定时开机，无人值守，网络唤醒
0755-83650405 | 规格参数 | |||
| 处理器 | Intel i3/i5/i7 CoffeeLake-S /CoffeeLake-R-S Desktop 65W，LGA1151 处理器 | 后置I/O接口 | 1/2*LAN 接口 |
| 芯片组 | Intel H310C | 2/4*USB3.1接口（LAN2与USB3.1二选一） | |
| 显示芯片 | 英特尔CPU内建显示核心 | 1*VGA接口 | |
| 显示输出 | VGA 、HDMI、LVDS | 1*HDMI接口 | |
| 多显支持 | 双显同步或者异步 | 1*MIC-IN接口 | |
| USB | 2/4*USB3.1+5*USB2.0 | 1*LINE-OUT接口 | |
| 内存 | 2*SO-DIMM DDR4 2400/2666MHz 32GB | 1*DC接口 | |
| 音效 | 板载Realtek ALC269HD 音频解码控制器 | 内部I/O接头 | 1*F-AUDIO插针 |
| 网卡 | 板载 1/2*Realtek RTL8111H 千兆网卡 | 1*SPEAKER插针 | |
| 存储 | 2*SATA3.0 1*1*M.2 Key M,支持SATA /PCIe SSD |
1*DEBUG插针 | |
| 2*SATA插针 | |||
| WIFI | 1*M.2 Key A，支持WIFI+Bluetooth | 2*SATA_PWR插针 | |
| 3*F_USB2.0插针（可扩展5*USB2.0） | |||
| I/O芯片 | ITE8784E-I | 1*VGA插针 | |
| BIOS | AMI BIOS | 1*4PIN ATX插针 | |
| 供电 | DC 12~19V 宽压供电 | 2*COM232插针 | |
| 1*COM422/485插针 | |||
| 散热系统 | Intel标准115X散热固定孔位 | 1*F_PANEL插针 | |
| 1*LVDS插针 | |||
| 工作环境 | 0~60℃; 0% ~ 95% 相对湿度，无冷凝 | 1*INVERT插针 | |
| 1*BKCL插针 | |||
| 主板尺寸 | 170X170MM | 1*SFAN插针 | |
| 1*CFAN插针 | |||
| 机种型号 | 主芯片 | 内存 | 扩展展接口 | 存储 | 显示接口 | 供电 | DC JACK | |||||||||
| USB2.0 | USB3.1 | COM232 | 485/422 | LAN | SPEAKE | M.2 KEYA | M.2 KEYB/M | SATA | VGA | LVDS | HDMI | DC | ||||
| ZO-H310CTA-2CD8 | H310C | 2 | 5 | 4 | 2 | 1 | 1*千兆 | √ | √ | √ | 2 | 1 | 1 | 1 | 12~19V | 7.5mm惠普头 |
| ZO-H310CTA-2CD82L | H310C | 2 | 5 | 2 | 2 | 1 | 2*千兆 | √ | √ | √ | 2 | 1 | 1 | 1 | 12~19V | 7.5mm惠普头 |
