PPC-1211
详情介绍
支持Intel Baytrail Gemini lake处理器
支持SO-DIMM、支持M-SATA储存
标配11.6吋高清显示屏,电容式触摸屏,支持双显
支持1*MINI-PCIE(for WIFI)、1*SIM,支持3G、4G模块
支持VESA支架安装,壁挂式、桌面式安装
12V供电,整机无风设计、专利工业造型、美观大方
产品可广泛应用于MES、卖场展示、自助终端等行业

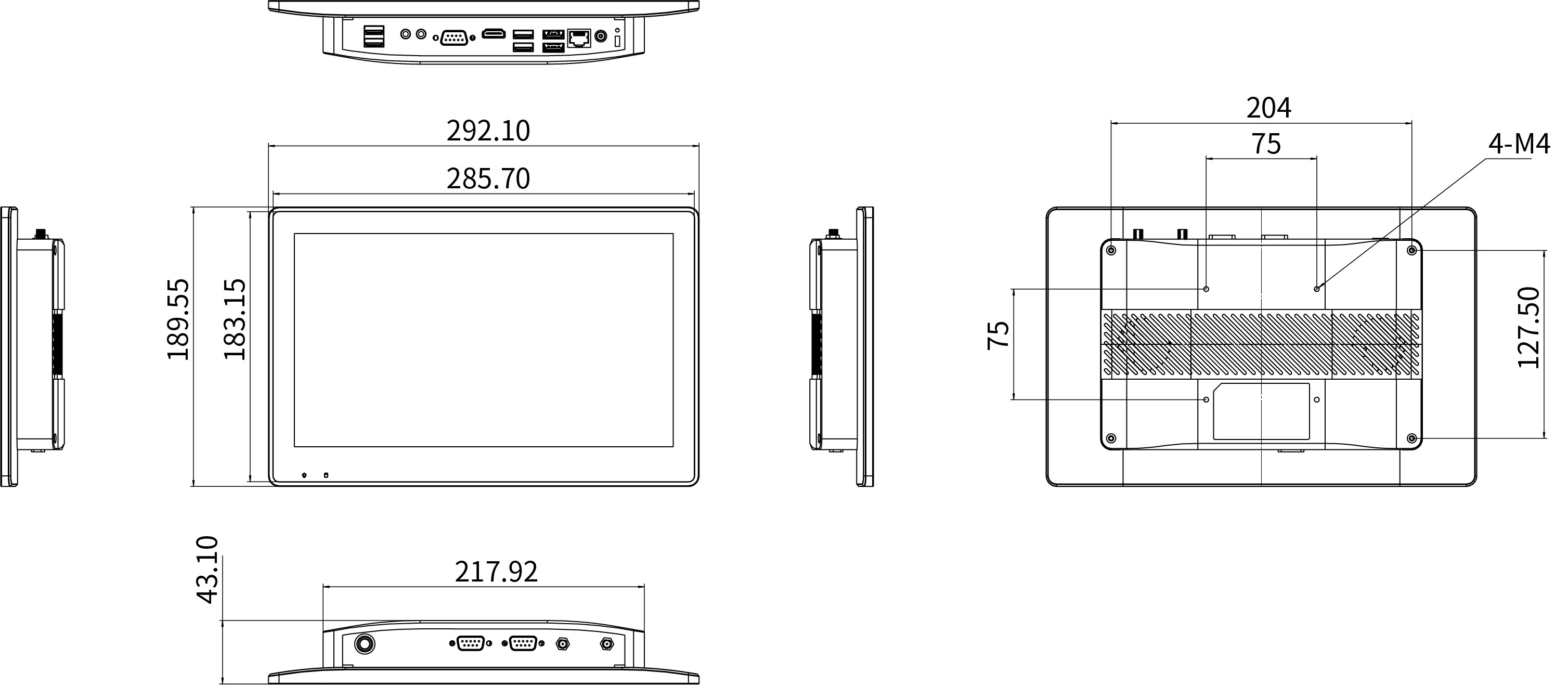

产品型号 PPC-1211 指示灯 屏下预留电源、硬盘状态指示灯 整机尺寸 292x190x43mm
显示屏 11.6 喇叭 2个 4Ω 3W 整机重量 < 1.8kg
触摸屏 电容式触摸屏 散热方式 增加风扇,6代以下无风扇设计 整体颜色 太空灰色
分辩率 1920*1080 整机功耗 < 16W(屏2.74W) 机箱材质 铝合金压铸
亮度 300cd/㎡ 安装方式 兼容嵌入式、壁挂式、桌面式

处理器 Baytrail Baytrail Gemini Lake SkyLake & KabyLake
BIOS AMI BIOS AMI BIOS AMI BIOS AMI BIOS
芯片组 Intel® SOC Intel® SOC Intel® SOC Intel® SOC
图形显示 Intel® HD Graphics核显 Intel® HD Graphics核显 Intel® UHD Graphics 600 Intel® 核芯显卡
网络 Realtek RLT 8111H/8111G千兆网卡 Realtek RLT 8111H/8111G千兆网卡 Realtek RLT 8111H/8111G千兆网卡 Intel I219-LM 千兆网卡
音效 板载Realtek ALC269HD 板载ALC897 HD音频解码控制器 ; ALC897 音频解码控制器; 板载ALC269音频解码控制器
音频解码控制器 独立功放ALC105 3W@4Ω MAX 独立功放NS4251 3W@4Ω MAX
内存 DDR3L 1333MHz Max 8GB DDR3L 1333MHz Max 8GB DDR4 2933MHz Max32GB DDR4 2133MHz Max32GB
硬盘 1*SATA 1*Mini SATA 1*Sata,1*Mini-Sata 1*Mini-Sata 1*mSATA ; 1*SATA3.0 Por
上I/O接口 1*开关 1*开关 1*开关 1*开关
2*天线 2*天线 2*天线 2*天线
2*COM 2*COM 1*COM,1*COM(预留) 2*COM
1*USB(预留) 1*USB(预留) 1*USB(预留)
下I/O接口 1*DC IN端口 1*DC IN端口 1*DC IN端口 1*DC IN端口
1*LAN 端口 1*LAN 端口 1*LAN 端口 1*LAN 端口
1*USB3.0端口 1*USB3.0端口 4*USB3.0端口 2*USB2.0端口
3*USB2.0端口 3*USB2.0端口 1*HDMI端口 2*USB3.0端口
1*HDMI端口 1*VGA端口 1*COM端口 1*HDMI端口
1*VGA 1*LINE-OUT端口 1*LINE-OUT端口 1*VGA
1*LINE-OUT端口 1*MIC-IN端口 1*MIC-IN端口 1*LINE-OUT端口
1*MIC-IN端口 2*USB2.0 2*USB2.0 1*MIC-IN端口
2*USB2.0 1*M3接地螺孔 1*M3接地螺孔t 2*USB2.0
1*M3接地螺孔     1*M3接地螺孔
电源 DC 12V输入 DC 12V输入 DC 12V输入 DC 12V输入
功能 支持来电自启,看门狗,网络唤醒,定时开机 支持1*Mini-PCIE(支持Wifi/4G模块),支持上电自启,看门狗,网络唤醒 1*Mini-PCIE,支持Wifi/蓝牙模块扩展 支持来电自启,看门狗,网络唤醒,定时开机
操作系统 Windows 7 /Windows 10 /Linux
产品认证 CCC/CE Fcc RoHS



国标

参数描述

EMC

GB/T 9254.1-2021

信息技术设备的无线电骚扰限值和测量方法

辐射骚扰(B)级

传导骚扰(B)级

GB/T 17618-2015

信息技术设备 抗扰度 限值和测量方法

满足接触放电6KV,空气放电12KV的要求

安规

GB 4943.1-2011

信息技术设备 安全 第1部分:通用要求

接地电阻: ≦0.1Ω

抗电强度:  限定漏电流10mA下,对于类设备,一次电路对机壳耐压≥1.5KV AC2.2KV DC; 对于类设备,一次电路对机壳耐压≥3.0KV AC4.3KV DC

绝缘电阻: ≥100MΩ

漏电流: 对地漏电流≤3.5mA

环境

GB/T 9813.4-2017

计算机通用规范 第4部分:工业应用微型计算机

GB/T 2423

环境试验

工作温度:0℃50 ℃

贮存温度:-20 ℃70 ℃

湿热:40 ℃ 95%RH

面板防护等级:IP65

包装中跌落:机器带包装在1米高度,86面跌落各一次

振动:55.5Hz,位移25.4mm5.5200Hz/加速度1.0g,工作方向;试验持续时间

1个周期

冲击:半正弦脉冲,峰值加速度10g,脉冲宽度11ms,工作方向冲击次数3

噪音:(dB

产品型号 规格描述 备注
PPC-1211 11.6吋液晶屏/电容式触摸屏/J1900/DDR3L 1333MHz 4GB/M-SATA 128GB
PPC-1211 11.6吋液晶屏/电容式触摸屏/J1900/DDR3L 1333MHz 4GB/M-SATA 128GB GPOS主板,无HDMI接口,与EC3-J19TC-6C2E做可选择
PPC-1211 11.6吋液晶屏/电容式触摸屏/J4125/DDR4L 2133/2400MHz 4GB/M.2 2280 Sata 128GB
PPC-1211 11.6吋液晶屏/电容式触摸屏/6100U/DDR4L 2133/2400MHz 8GB/M.2 2280 Sata 128GB
PPC-1211
芯片组
Window 7/10 64位 /Linux
