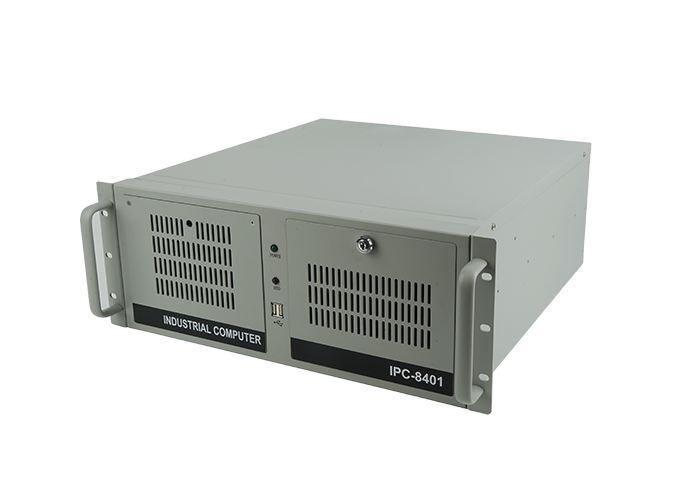

IPC-8401
详情介绍
支持2代 & 14代 Intel 桌面系列的处理器
双通道DDR3/4，最大支持64GB，8个标准3.5"硬盘安装位
支持DP、HDMI、VGA多种显示选择,内置EDP接口
支持双Intel 千兆网口 I219+I211
支持7 槽工业大母板，支持多IO扩展
支持12*COM232,1*COM422/485，支持 WIFI、4G模块
标准19'' 4U工控机形态，支持上架安装，桌面式安装
硬盘托架采用弹簧减震设计，有效减小硬盘工作时的震动
产品广泛应用于工业控制、安防监控、机械自动化、智能交通、物联网等领域
0755-83650405 | 尺寸(mm) | ≤500 *450 *177 mm | 散热方式 | 主动散热设计，1个12025，预留2个8025风扇 |
| 重量(kg) | ≤6.5kg | 整机功耗 | <250W（根据所配主板及扩展配置确定） |
| 整体颜色 | 工业灰 | 安装方式 | 上架式，桌面式安装 |
| 壳体材料 | 高强度镀锌钢板 | 操作系统 | 支持Windows 7 /Windows 10/Linux |
| 指示灯 | 电源状态指示灯，硬盘状态指示灯 | 驱动支持 | 主板标配驱动 |
| 参数 | 配置1：MB-B75P-6C2L V2.0 | 配置2：MB-H110PA-12C | 配置3：MB-H610-6C2L V1.0 |
| Bios | AMI BIOS | AMI BIOS | AMI BIOS |
| 处理器 | 支持Intel®2代 & 3代 Intel LGA1155系列CPU | 支持Intel®LGA1151 6th~ 9th Gen Intel®Core i3/i5/i7/i9 系列CPU | 支持Intel®12th/13th/14th系列CPU |
| 芯片组 | B75/Q77 | Intel® H110 | Intel® H610/B660/B760 |
| 图型显示 | 英特尔CPU内建显示核心 | Intel® HD Graphics核显 | Intel®UHD Graphics核显 |
| 网络 | 板载2*Intel I82583 千兆网卡 | 板载1*Intel I211-AT + 1*Intel I219-LM 千兆网卡 | 板载 1*Intel i219-V + 1*Intel i226-V 网卡 可选配为1*i219-LM + 1*i226-LM |
| 音效 | 板载Realtek ALC662HD 音频解码控制器 | 板载Realtek ALC662HD 音频解码控制器 | 板载ALC897音频解码控制器 |
| 内存 | 2*DDR3 U-DIMM, Support 1066/1333 MHz，total 16GB | 2*DDR4 U-DIMM 2133MHz Max 64GB | 2*U-DIMM DDR4 3200MHz Max64GB |
| 硬盘 | 1*SATA3.0 4*SATA2.0 1*M-SATA | 3*SATA3.0 1*M-SATA | 1*M.2 M Key（PCIEx4） ; 4*SATA3.0 |
| 功能 | 支持网络唤醒，来电自启，无人值守；TPM/TCM预留 | ||
| 前I/O接口 | 开机按键 | 开机按键 | 开机按键 |
| Reset按键 | Reset按键 | Reset按键 | |
| 2*LED | 2*LED | 2*LED | |
| 2*USB2.0 | 2*USB2.0 | 2*USB2.0 | |
| 后I/O接口 | 2*PS2接口 | 2*PS2接口 | 2*PS2接口 |
| 2*COM接口 | 4*USB2.0接口 | 6*USB2.0接口 | |
| 1*DVI接口 | 1*HDMI接口 | 1*HDMI接口 | |
| 1*VGA接口 | 1*DP接口 | 1*DP接口 | |
| 2*LAN 接口 | 1*COM接口 | 1*COM接口 | |
| 4*USB2.0接口 | 1*VGA接口 | 1*VGA接口 | |
| 3*AUDIO接口 | 2*LAN 接口 | 2*LAN 接口 | |
| 4*USB3.0接口 | 2*USB3.0接口（可选1*Type-C） | ||
| 3*AUDIO接口 | 3*AUDIO接口 | ||
| 扩展插槽 | 1*PCIE X16 | 1*PCIE X16 | 1*PCIE X16 |
| 1*PCIE X4 | 3*PCIEX1 | 1*PCIEX4 | |
| 1*PCIE X1 | 3*PCI | 1*PCIEX1 | |
| 4*PCI | |||
| 内部I/O接头 | 2*USB2.0立式接口 | 3*USB2.0插针 | 2*USB2.0插针 |
| 4*USB2.0插针（其中2个接前面板） | 11* COM插针 | 2*USB3.0插针 | |
| 2*USB3.0插针 | 1*LPT插针 | 5* COM插针 | |
| 1*LPT插针 | 1*EDP插针 | 1*LPT插针 | |
| 1*GPIO插针 | Mini PCIe 4G(与Msata二选一） | 1*TPM插针 | |
| 10* COM插（10*COM232,1*COM422/485） | 1*M.2 A Key WiFi/BT | 1*GPIO插针 | |
| 1*SATA3.0 4*SATA2.0 1*M-SATA | 3*SATA3.0， 1*Msata | 1*M.2 A Key WiFi/BT | |
| 1*M.2 M Key（PCIEx4） ; 4*SATA3.0 | |||
| 扩展接口 | 8个标准3.5"硬盘，2个5.25"光驱位 | ||
| 电源输入 | 标准PS2/ATX电源，AC 220V 输入 | ||
| 类别 | 国标 | 参数描述 |
| EMC | GB/T 9254-2008 信息技术设备的无线电骚扰限值和测量方法 |
辐射骚扰（A）级 |
| 传导骚扰（A）级 | ||
| GB/T 17618-2015 信息技术设备 抗扰度 限值和测量方法 |
满足接触放电6KV，空气放电12KV的要求 | |
| 安规 | GB 4943.1-2011 信息技术设备 安全 第1部分：通用要求 |
接地电阻： ≦0.1Ω |
| 抗电强度： 限定漏电流10mA下，对于Ⅰ类设备,一次电路对机壳耐压≥1.5KV AC或2.2KV DC; 对于Ⅱ类设备,一次电路对机壳耐压≥3.0KV AC或4.3KV DC |
||
| 绝缘电阻： ≥100MΩ | ||
| 漏电流： 对地漏电流≤3.5mA | ||
| 环境 | GB/T 9813.4-2017 计算机通用规范 第4部分：工业应用微型计算机 GB/T 2423 环境试验 |
工作温度：（ -20）℃～（60 ）℃ |
| 贮存温度：（-20 ）℃～（70 ）℃ | ||
| 恒定湿热：（40 ）℃（ 95）%RH | ||
| 包装中跌落：机器带包装在1米高度，8棱6面跌落各一次 | ||
| 振动：5～5.5Hz,位移25.4mm；5.5～200Hz/加速度1.0g，工作方向；试验持续时间1个周期 | ||
| 冲击：半正弦脉冲，峰值加速度10g，脉冲宽度11ms，工作方向冲击次数3次， | ||
| 噪音：（0 ）dB |
