IPC-6401
详情介绍
支持2代 & 14代 Intel 桌面系列的处理器
双通道DDR3/4，最大支持64GB，多个标准3.5"硬盘安装位
支持DP、HDMI、VGA多种显示选择,内置EDP接口
支持双Intel 千兆网口 I219+I211
支持4槽工业母板，支持多IO口扩展
支持12*COM232,1*COM422/485，支持 WIFI、4G模块

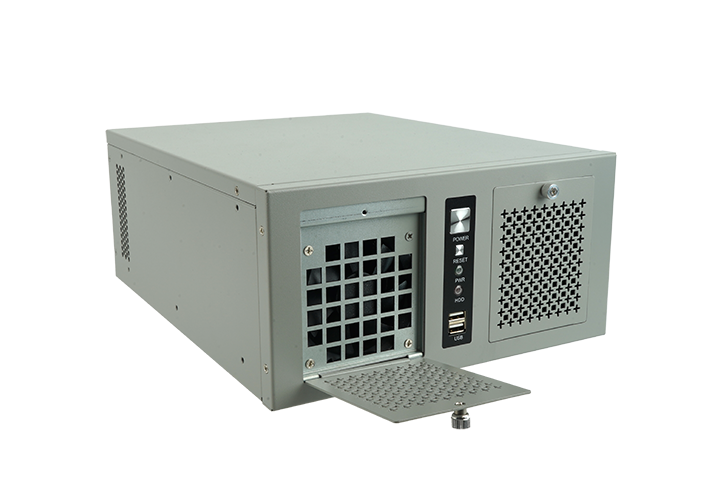

壁挂式工控机形态，支持嵌入式安装，桌面式安装
硬盘托架采用弹簧减震设计，有效减小硬盘工作时的震动
产品广泛应用于工业控制、安防监控、机械自动化、智能交通、物联网等领域
0755-83650405 | 产品尺寸(mm) | 配置1-4：≤275mm宽x360mm深x190mm高、 配置5：≤323mm宽x330mm深x180mm高 |
散热方式 | 主动散热设计，1个8038 | ||
| 重量(kg) | ≤4.5kg | 整机功耗 | <350W（根据所配主板及扩展配置确定） | ||
| 整体颜色 | 工业灰 | 安装方式 | 嵌入式，桌面式安装 | ||
| 壳体材料 | 高强度镀锌钢板 | 操作系统 | 支持Windows 7 /Windows 10/Linux | ||
| 指示灯 | 电源状态指示灯，硬盘状态指示灯 | 驱动支持 | 主板标配驱动 | ||
| 可选配置 | 配置1：IPC-6401-SKU01 | 配置2：IPC-6401-SKU02 | 配置3：IPC-6401-SKU03 | 配置4：IPC-6401-SKU04 | 配置5：IPC-6401-SKU05 |
| 主板 | ZO-H81P-12C | ZO-H110PA-12C | ZO-H310P-12C | ZO-H510P-6C | MB-H610-6C2L V1.0 |
| Bios | AMI BIOS | AMI BIOS | AMI BIOS | AMI BIOS | |
| 处理器 | 支持Intel®2代 & 3代 LGA1150( Haswell )系列CPU | 支持Intel®LGA1151 6th~ 9th Gen 系列CPU | 支持Intel CoffeeLake/Coffeelake-R DesktopCPU | 支持Intel® 10/11代 Comet Lake/Rocket Lake Processor处理器 | 支持Intel®12th/13th/14th系列CPU |
| 芯片组 | Intel®H81 | Intel® H110 | Intel® H310 | Intel® H510 | Intel® H610/B660/B760 |
| 图型显示 | Intel® 核芯显卡 | Intel® 核芯显卡 | Intel® HD Graphics 核显 | Intel® UHD Graphics | Intel®UHD Graphics核显 |
| 网络 | 板载 2*Realtek RTL8111E 千兆网卡 | 板载2*Realtek RTL8111H/8111G千兆网卡 | 2*Realtek RTL8111H千兆网卡 | 板载2*RTL8111H千兆网卡 | 板载 1*Intel i219-V + 1*Intel i226-V 网卡，可选配为1*i219-LM + 1*i226-LM |
| 音效 | 板载Realtek ALC662HD 音频解码控制器 | 板载ALC897音频解码控制器 | NS4258内置功放输出3.2W@4Ω；5.2W@2Ω max | 板载ALC897音频解码控制器；独立功放NS4258 5W@2Ω MAX | 板载ALC897音频解码控制器 |
| 内存 | 2*SO-DIMM，DDR3L 1600MHz ，16GB | 2*SO-DIMM DDR4 2400MHz Max32GB | 2*SO-DIMM，DDR4 2666MHz ，Max.32GB | 2*SO-DIMM DDR4 3200MHz Max64GB | 2*U-DIMM DDR4 3200MHz Max64GB |
| 硬盘 | 2*SATA2.0 1*M-SATA（for SSD/4G） | 1*mSATA; 2*SATA3.0 | 2*SATA3.0 ；1*mSATA | 1*M.2 M Key,支持SATA3/PCIEX2 自适应; 2*SATA3.0 | 1*M.2 M Key（PCIEx4） ; 4*SATA3.0 |
| 功能 | 支持网络唤醒，来电自启，无人值守；TPM/TCM预留 | ||||
| 前I/O接口 | 开机按键 | 开机按键 | 开机按键 | 开机按键 | 开机按键 |
| Reset按键 | Reset按键 | Reset按键 | Reset按键 | Reset按键 | |
| 2*LED | 2*LED | 2*LED | 2*LED | 2*LED | |
| 2*USB2.0 | 2*USB2.0 | ||||

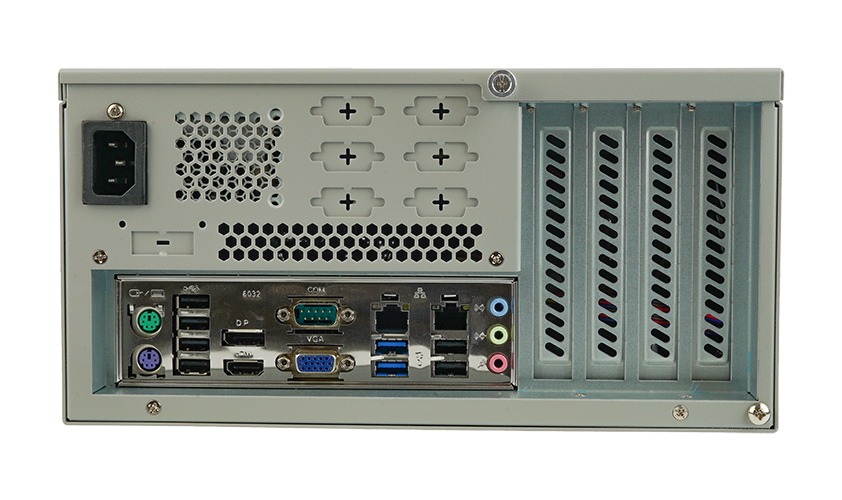

| 后I/O接口 | 2*PS2接口 | 1*PS2接口 | 1*PS2接口 | 1*PS2接口 | 2*PS2接口 |
| 1*DVI接口 | 2*USB2.0接口 | 2*USB2.0接口 | 2*USB2.0接口 | 6*USB2.0接口 | |
| 1*VGA接口 | 1*VGA接口 | 1*VGA接口 | 1*VGA接口 | 1*HDMI接口 | |
| 1*COM接口 | 1*HDMI接口 | 1*HDMI接口 | 1*HDMI接口 | 1*DP接口 | |
| 1*HDMI接口 | 4*USB3.0接口 | 4*USB3.0接口 | 4*USB3.0接口 | 1*COM接口 | |
| 2*LAN 接口 | 4*USB2.0接口 | 4*USB2.0接口 | 4*USB2.0接口 | 1*VGA接口 | |
| 2*USB3.0接口 | 2*LAN 接口 | 2*LAN 接口 | 2*LAN 接口 | 2*LAN 接口 | |
| 2*USB2.0接口 | 4*USB2.0接口 | 4*USB2.0接口 | 4*USB2.0接口 | 2*USB3.0接口（可选1*Type-C） | |
| 2*AUDIO接口 | 3*AUDIO接口 | 3*AUDIO接口 | 3*AUDIO接口 | 3*AUDIO接口 | |
| 扩展插槽 | 1*MINI-PCIE(for WIFI) | 1*PCIEX1插槽 | 1*PCIEX1插槽 | 1*PCIEX16插槽 | 1*PCIE X16 |
| 1*M.2 A Key，支持Wifi6/蓝牙模块扩展 | 1*M.2 Key E，支持WIFI、3G/4G模块 | 1*M.2 E Key，支持Wifi6 (CNVi)/蓝牙模块扩展;（与下行二选一） | 1*PCIEX4 | ||
| 1*mPCIE，支持4G模块扩展 ; 1*SIM卡槽 | 1*M.2 B Key，支持4/5G模块扩展 (与上行E Key二选一), | 1*PCIEX1 | |||
| 1*M.2 A Key WiFi/BT | |||||
| 内部I/O接头 | 1*LPT插针 | 12*COM插针 | 12*COM232,COM2支持RS232/485/422跳帽选择 | 6*COM插针 | 2*USB2.0插针 |
| 10*USB2.0插针（其中2个接前面板） | 2*SATA插针 | 2*SATA接口 | 2*SATA插座 | 2*USB3.0插针 | |
| 1*GPIO插针 | 1*GPIO插针 | 1*GPIO插针 | 1*GPIO插针(4路) | 5* COM插针 | |
| 11* COM插（10*COM232,1*COM422/485） | 1*EDP FPC座 | 1*LPT插针 | 1*LPT插针 | ||
| 1*JHDMI插针 | 1*TPM插针 | ||||
| 2*SATA2.0 1*M-SATA | 1*GPIO插针 | ||||
| 1*M.2 M Key ; 4*SATA3.0 | |||||
| 扩展接口 | 2个标准3.5"硬盘，2个标准2.5"硬盘，预留1*2PIN和1*4PIN凤凰端子敲落孔；预留4*COM敲落孔 | ||||
| 电源输入 | 标准PS2/ATX电源，AC 220V 输入 | ||||
| 类别 | 国标 | 参数描述 |
| EMC | GB/T 9254-2008 信息技术设备的无线电骚扰限值和测量方法 |
辐射骚扰（A）级 |
| 传导骚扰（A）级 | ||
| GB/T 17618-2015 信息技术设备 抗扰度 限值和测量方法 |
满足接触放电6KV，空气放电12KV的要求 | |
| 安规 | GB 4943.1-2011 信息技术设备 安全 第1部分：通用要求 |
接地电阻： ≦0.1Ω |
| 抗电强度： 限定漏电流10mA下，对于Ⅰ类设备,一次电路对机壳耐压≥1.5KV AC或2.2KV DC; 对于Ⅱ类设备,一次电路对机壳耐压≥3.0KV AC或4.3KV DC |
||
| 绝缘电阻： ≥100MΩ | ||
| 漏电流： 对地漏电流≤3.5mA | ||
| 环境 | GB/T 9813.4-2017 计算机通用规范 第4部分：工业应用微型计算机 GB/T 2423 环境试验 |
工作温度：（ -20）℃～（60 ）℃ |
| 贮存温度：（-20 ）℃～（70 ）℃ | ||
| 恒定湿热：（40 ）℃（ 95）%RH | ||
| 包装中跌落：机器带包装在1米高度，8棱6面跌落各一次 | ||
| 振动：5～5.5Hz,位移25.4mm；5.5～200Hz/加速度1.0g，工作方向；试验持续时间1个周期 | ||
| 冲击：半正弦脉冲，峰值加速度10g，脉冲宽度11ms，工作方向冲击次数3次， | ||
| 噪音：（0 ）dB |
